在钢铁、石化、建材等高温工业领域，耐火材料是保障窑炉稳定运行的基础。其中，不定型耐火材料因施工灵活、整体性好而得到广泛应用。轻质耐火浇注料作为不定型耐火材料家族中的重要成员，凭借其低导热率、低体积密度和优异的保温性能，成为工业窑炉节能降耗的关键材料。

什么是轻质耐火浇注料？

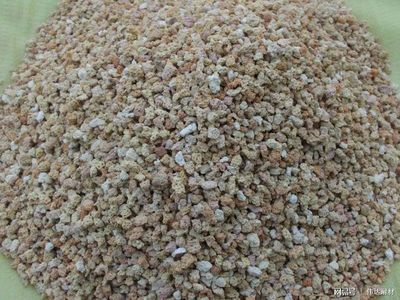

轻质耐火浇注料是一种由轻质耐火骨料、粉料、结合剂及外加剂按一定比例配制而成，加水搅拌后具有较好流动性的不定型耐火材料。它可在现场浇注成型，经养护和烘烤后形成具有隔热保温功能的整体内衬。与重质耐火浇注料相比，其体积密度通常小于1.8 g/cm³，导热系数显著降低。

主要分类与特点

根据体积密度和使用温度，轻质耐火浇注料可分为：

• 莫来石轻质浇注料：以多孔莫来石为骨料，使用温度可达1350℃以上，具有优良的抗热震性和低导热率。
• 高铝轻质浇注料：以轻质高铝骨料为主，Al₂O₃含量较高，耐火度好，适用于高温隔热层。
• 黏土质轻质浇注料：成本较低，使用温度在1000~1200℃，常用于中温窑炉保温。
• 硅酸铝纤维浇注料：引入陶瓷纤维，进一步降低导热系数，但强度相对较低。

主要特点包括：体积密度小（0.5~1.8 g/cm³）、导热系数低（常温下通常为0.2~0.8 W/(m·K)）、保温效果好、施工方便，可浇筑成复杂形状，整体性强，无接缝。

性能优势：为何成为节能首选

1. 显著的节能效果：轻质浇注料内部的微孔结构有效阻碍热量传递，减少炉体散热损失。在同等保温厚度下，比重质材料节能20%~40%。
2. 降低炉体负荷：低体积密度可减轻炉体钢结构承重，降低基础造价，特别适用于大型工业炉。
3. 热震稳定性好：由于气孔率较高，材料能缓冲热应力，抵抗温度急剧变化，不易开裂剥落。
4. 施工便捷：可采用浇注、喷涂等方式施工，适合异形部位和整体内衬，缩短工期。

典型应用场景

轻质耐火浇注料常用作工业窑炉的保温层或隔热层，而非直接接触熔融物的工作层。主要应用包括：

• 加热炉、均热炉的炉顶和炉墙隔热；
• 石化管式加热炉的衬里；
• 陶瓷、玻璃窑炉的保温层；
• 有色金属熔炼炉的背衬；
• 高温烟道、管道的内衬。

在实际使用中，通常与重质耐火浇注料或耐火砖配合：迎火面采用致密重质材料抵抗侵蚀和磨损，背火面铺设轻质浇注料实现保温，形成复合衬里结构。

施工要点与注意事项

1. 加水量控制：轻质骨料吸水率高，加水量需根据施工流动性和强度要求精确控制，水分过多会显著降低强度，增加气孔率。
2. 搅拌与浇注：应使用强制式搅拌机，确保混合均匀。浇注时避免过度振捣，防止骨料上浮分层。
3. 养护与烘烤：成型后需自然养护，脱模后缓慢升温烘烤，升温速度不宜过快，以防爆裂。通常需按升温曲线在200~600℃区间充分保温。
4. 防潮储存：轻质浇注料易吸潮，贮存期不宜过长，开袋后应尽快使用。

##

轻质耐火浇注料作为不定型耐火材料的重要分支，以其低密度、低导热和良好的施工性能，在工业窑炉节能降耗中发挥着不可替代的作用。随着“双碳”目标推进和高温工业对能效要求不断提升，轻质耐火浇注料正朝着更低导热、更高强度、更长寿命的方向发展，未来将在复合衬里和新型保温结构中扮演更加关键的角色。
